波紋補償器選購時壓力和厚度如何確定？

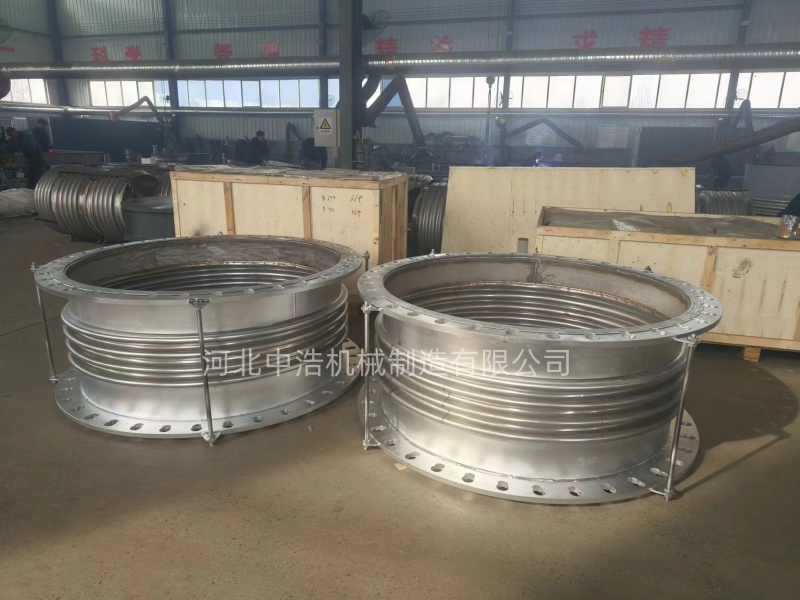

波紋補償器
選購時壓力和厚度的確定是關鍵，其中多種因素影響影響其使用壽命和效率，包括
壓力等級、
公稱直徑、波數、位移量、剛度系數、口徑大小都會影波紋的厚度。其次利用經驗技術輔助計算機計算，才可定制成客戶想要的理想的高性價比波紋補償器。
例如壓力等級（PN），25公斤波紋管補償器的額定壓力為2.5MPa（兆帕），這意味著該補償器在常規工況下能夠承受25公斤/平方厘米的工作壓力 ，常用在高溫蒸汽管道或高壓水管道。公稱直徑（DN），是指管道的內徑，通常用毫米表示。25公斤波紋管補償器的公稱直徑范圍從DN15到DN1200不等。選擇合適的補償器可以確保系統的穩定運行。波數（N），指的是波紋管的波形數量。波數越多，補償器的柔性越大，能夠吸收的位移量也越大。波數的選擇直接影響補償器的補償能力和疲勞壽命。位移量（△L）是指波紋管在工作過程中所能吸收的位移，包括軸向、橫向和角向位移。位移量越大，適應管道位移的能力越強。剛度系數（K）表示波紋管對位移的反作用力，單位為N/mm。剛度系數越大，波紋管的柔性越差，但對位移的反作用力越強。選擇合適的剛度系數可以避免不必要的管道應力。波紋厚度根據口徑大小有所不同。例如，對于DN32-DN100的口徑，波紋厚度可能為0.8mm；對于DN125-DN200的口徑，厚度可能為1.0mm；而對于250-300的口徑，厚度可能為1.2mm。在壓力過大或規格過大的情況下，可能會選擇雙層波紋或增加波紋的數量。
通過相應經驗技術輔助計算公式計算，波紋補償器的壓力應力計算公式為σ = (PD)/(2t)，其中σ為補償器在壓力作用下的應力，P為管道內部壓力，D為波紋補償器的內徑，t為波紋的壁厚。位移計算公式為δ = (LαΔT)/(2)，其中δ為波紋補償器的位移，L為波紋補償器長度，α為波紋的線膨脹系數，ΔT為管道內部溫度變化量 。
